Projeto: referencial do jogo

Objetivo: realizar uma mudança de referencial em tempo real

Em algumas situações, como jogos digitais, gostaríamos de mudar o referencial sobre o qual estamos visualizando. Um exemplo disso é um jogo em primeira pessoa: embora o personagem, em relação ao mundo, possa caminhar por um espaço qualquer, toda a visão que o jogador tem é de acordo com o referencial do próprio personagem.

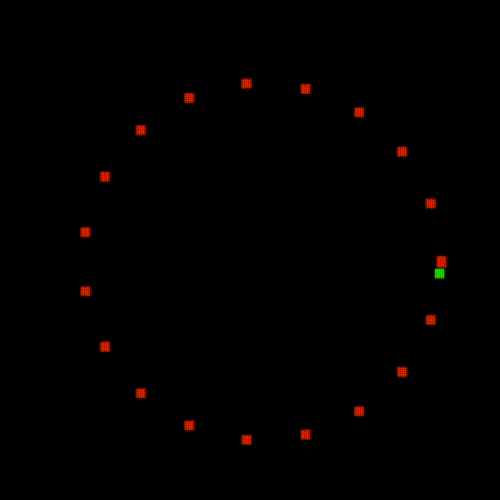

Neste exercício, vamos partir do pequeno jogo abaixo. Ao executar o código, você deve ver um personagem verde girando no meio de vários pontos vermelhos.

Transforma-girando

Veja no código que o jogador é representado pela variável s e os pontos ao seu redor são representados no vetor pontos_loc.

import pygame
import numpy as np
pygame.init()

# Tenho aqui vários pontos sobre uma circunferência
angulo = np.linspace(0, 2*np.pi, 20)
pontos_loc = np.vstack ( (100*np.cos(angulo)+200, 100*np.sin(angulo)+200, np.ones(20)) )

# Controle de tempo
t = 0

# Velocidade angular (rotacoes por segundo)
v = 0.2

# Tamanho da tela e definição do FPS
screen = pygame.display.set_mode((400, 400))
clock = pygame.time.Clock()
FPS = 60  # Frames per Second

BLACK = (0, 0, 0)
COR_PERSONAGEM = (30, 200, 20)
COR_PONTOS = (200, 30, 20)

# Personagem
personagem = pygame.Surface((5, 5))  # Tamanho do personagem
personagem.fill(COR_PERSONAGEM)  # Cor do personagem

# Pontos
pontos = pygame.Surface((5, 5))
pontos.fill(COR_PONTOS)  # Cor dos pontos

rodando = True
while rodando:
    # Capturar eventos
    for event in pygame.event.get():
        if event.type == pygame.QUIT:
            rodando = False

    # Controlar frame rate
    clock.tick(FPS)

    # Movimento do personagem
    t += 1/FPS
    theta = v*t
    s = np.array([[200],[200]]) + 100 * np.array([ [np.cos(2*np.pi*theta)], [-np.sin(2*np.pi*theta)]])
    s = np.vstack( (s, np.ones(1)))

    # Desenhar fundo
    screen.fill(BLACK)

    # Dica: use pontos_loc_y para receber o resultado das transformações feitas sobre pontos_loc
    pontos_loc_y = pontos_loc

    # Desenhar pontos
    for p in range(pontos_loc.shape[1]):
        rect = pygame.Rect(pontos_loc_y[0:2,p], (2, 2))  # First tuple is position, second is size.
        screen.blit(pontos, rect)

    # Desenhar personagem
    rect = pygame.Rect((s)[0:2,0], (10, 10))  # First tuple is position, second is size.
    screen.blit(personagem, rect)

    # Update!
    pygame.display.update()

# Terminar tela
pygame.quit()

Veja que a posição do jogador está no vetor s, que é recalculado a cada iteração do jogo.

Gostaríamos de manter nosso jogador sempre no centro da tela, mas gostaríamos de usar somente multiplicações matriciais para isso.

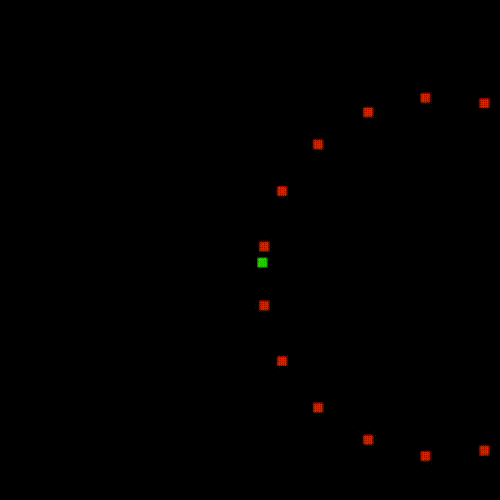

  1. Através de uma nova matriz \(T\) (crie essa matriz!), transforme os pontos do vetor pontos_loc e do próprio vetor s de forma que a tela fique sempre centralizada no jogador. Seu resultado deveria ser um ponto verde parado na tela e vários pontos vermelhos girando ao redor dele. Lembre-se que o ponto central da tela é o ponto \((200,200)\) O resultado deve ser parecido com isso:

Translacao

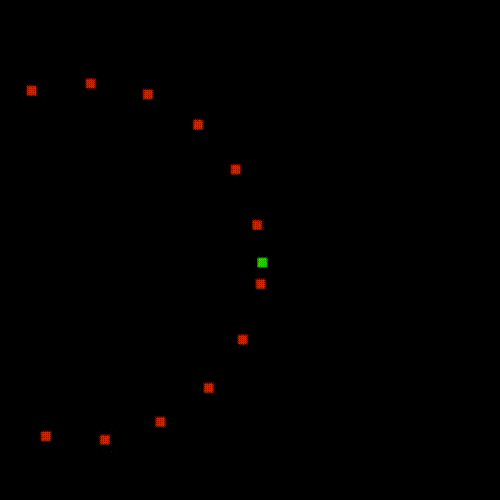

  1. Após, gostaríamos de manter a "frente" do jogador sempre virada para cima, isto é, vamos fazer uma transformação para que todos os pontos do mundo virtual girem em torno do nosso personagem. O resultado deve ser algo parecido com:

Rotacao

Lembre-se!

Uma matriz de translação se parece com:

\[ T = \begin{bmatrix} 1 & 0 & \Delta x \\ 0 & 1 & \Delta y \\ 0 & 0 & 1 \end{bmatrix} \]

Uma matriz de rotação, que realiza a rotação de vetores ao redor da origem, se parece com:

$$ T = \begin{bmatrix} \cos(\theta) & -\sin(\theta) & 0 \\ \sin(\theta) & \cos(\theta) & 0 \\ 0 & 0 & 1 \end{bmatrix} $$
